PhotoModeler在地质学和采矿中的应用
PhotoModeler标准版本和PhotoModeler扫描版本有很多的采矿,采石和地质方面的应用。PhotoModeler扫描软件为地球表面,悬崖和暴露的岩石面,货堆和尾矿桩建模提供了一种非常经济有效的方法。

人们可以提取密集点网格(类似于激光扫描仪)。此外,可以在点云基础上完成曲面,等高线和测量。通过输入外部控制数据,您可以对项目和输出进行地理配准。比使用传统的测量方法更具成本效益!

测量货堆和废物堆的体积也是一个很好的应用。本体积测量视频显示了它是如何完成的。


案例
采矿和复垦研究

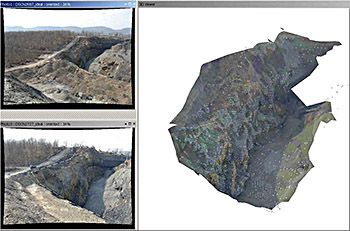

《采矿和复垦工程中的近距离摄影测量(CRP)技术的发展》的作者迈克·邓恩写道:“采矿/复垦群落的几乎所有活动都依赖于准确测绘。传统的地面测量完全胜任小型,简单的工作,但是,项目的尺寸和/或复杂性使得场景拥有“飞行视图”(使用航空摄影测量法绘制)更经济。由于成本原因,大多数项目仅在开始时绘制“飞行视图”,而在项目快完成时就很少了。在项目期间可能可以进行测量,但在许多情况下是不值得的 - 负成本/收益,太危险或无法进入。AML投诉调查员可能面临类似的问题。例如,监测一个令人讨厌的滑坡,以确定它是否是真正的紧急情况。近距离摄影测量(CRP)为测量一些常规意义上无法测量或未测量的特征提供了很大的潜力。“

Mike Dunn的演讲幻灯片可以在这里找到  (6.3MB pdf)

货堆测量

这个货堆是用Cesna 172飞机在 大约300米高度上搭载佳能EOS 1DS mark II相机和50毫米徕卡镜头拍摄的。
这是进行体积测量的一项测试,它取得了完美的成功。此屏幕截图显示了货堆的等高线(上图的阴影和纹理模型),以及软件“测量”窗口中地平面上方的体积数值。它采用手动标记和参考,然后是点云和网格的DSM处理。

此动画描绘了货堆的阴影TIN模型以及计算的等高线。全部由PhotoModeler Scanner从两张航拍照片中生成。

露天矿中无人机应用

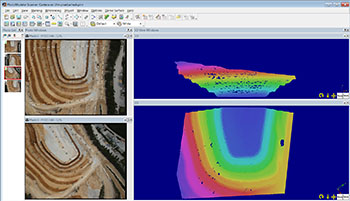

这个露天矿的3D扫描由PhotoModeler扫描软件完成,地点在西班牙加利西亚,显示了两个彩色(根据高度)的3D视图。该项目由Studo3D的 Ruben Pintor Fuentes创建。


这些照片是用类似于下图所示的微型无人机拍摄的。



水文流量台

虽然本身不​​是采矿或地质学案例,但是对流量台进行扫描以模拟侵蚀是有一定相关性的(我们网站目前还没有地貌,侵蚀或水文部分的内容!)。

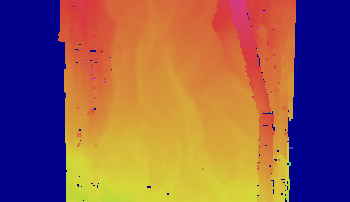

此截图显示,左侧为两张项目照片,然后显示密集点云的彩色三维视图(下方特写),颜色因深度而异。右侧是一个表面模型(河床底部的侧光式视图,以显示深度变化)。

该项目由Tim Keenan及其主管,圣路易斯大学地球与大气科学系的Ana Londono博士完成。流量台由Little River Research&Design制作。目的是测量河床中的侵蚀。Tim开始时使用编码目标(照片中看到的白条),对于这个例子和未来的项目,他将使用SmartMatch(智能匹配)功能进行定位过程。

煤堆项目

#尺寸大小:约2000英尺(610米)
#照片数量:189
#SmartMatch(智能匹配)点:
89,000
#三角形面:540万

该项目由位于西弗吉尼亚州查尔斯顿的Geo-Rhea公司开展,该公司专门从事无人机遥感,测绘和测量。主要目的是在避免采用昂贵,耗时且通常不太准确的传统方法的情况下确定煤堆的体积。显示的区域是Keystone,WV。该项目由64位版本的PhotoModeler扫描软件实现。

Keystone区域的三维阴影视图与相机位置



3D阴影视图特写



区域等高线




等高线特写



RGB点云动画


非常感谢Geo-Rhea允许我们展示使用PhotoModeler Scanner 64,SmartMatch和DSM的上佳示例。

用MVS处理堆肥和木头堆

这个大型堆肥和木头堆项目由一位客户操作完成,使用由无人机携带的佳能IXUS 220HS拍摄的28张照片。

虽然不是考古项目,但该项目由PhotoModeler Scanner 2014的MVS功能处理 – 只需要很少的用户输入或工作量的情况下生成了出色的细节。这表明MVS可以应用于无人机照片和土方工程(也许是发掘地点)。在相关的Stockpile MVS页面上您还可以看到这些PhotoModeler输出:动画视频和交互式SketchFab模型。
